Návod na obsluhu časového spínača SPH-01/M (Minútky) - ŠTART, STOP, ČAS

Základné technické a kvalitatívne vlastnosti
SPH-01/M  je elektronický programovateľný časový spínač určený pre spínanie záťaže do 5A/ 250VAC.  Hodnoty sú udané pri ohmickej záťaži pri cos f = 1. SPH-01/M sú spínacie hodiny s manuálnym ovládaním zopnutia výstupu s oneskorením a nastaviteľnou dĺžkou zopnutia. SPH-01/M  má počítadlo prevádzkových hodín záťaže. Na napájanie SPH-01/M sa nesmú používať obyčajné tužkové batérie. SPH-01/M  je časový spínač určený pre montáž na stenu. Je nezávislý od sieťového napájania s vlastným napájaním troma tužkovými alkalickými článkami 1,5V veľkosti AA . SPH-01/M  sú určené na použitie pre vnútorné prostredie.
Podrobná technická špecifikácia je uvedená v závere tohto návodu na obsluhu.


Ďalšie vlastnosti

  • Digitálna signalizácia času, prevádzkových hodín záťaže a stavu výstupu na LCD displeji.
  • Tri ovládacie tlačidlá na čelnom paneli a REŠTARTovacie tlačidlo v priestore batérií.
  • Nastavenie doby zopnutia relé je v rozsahu 10 až 90 minút.
  • Krok nastavenia času je 10 minút.
  • Krok prevádzkových hodín je 1 hodina.
  • Jednoduchá obsluha a programovanie.
  • Záručná doba 2 roky
  • Záručný a pozáručný servis zabezpečuje výrobca.



Nastavenie časového spínača SPH-01/M
1.Po stlačení REŠTARTovacieho tlačidla po vložení batérií,  na displeji začne blikať 0000. To je výzva na zadanie a nastavenie reálneho času v tvare hodiny, minúty a v ďalšom kroku sa nastavuje deň v týždni v rozsahu 1 až 7, kde 1  predstavuje pondelok a 7 nedeľu.
2. Stlačte tlačidlo STOP0000 na displeji prestane blikať.
3. Stlačte tlačidlo ŠTART. Na displeji blikajú minúty.
4. Stlačte tlačidlo STOP. Postupným stláčaním, alebo držaním tlačidla STOP je možné nastaviť minúty reálneho času.
5. Stlačte tlačidlo ŠTART. Tým sa potvrdí zadanie minút a prejde sa k zadávaniu hodín reálneho času. Na displeji začnú blikať 00 v ľavej časti displeja – hodiny.
6. Stlačte tlačidlo STOP. Postupným stláčaním, alebo držaním tlačidla STOP je možné nastaviť hodiny reálneho času.
7. Stlačte tlačidlo ŠTART. Tým sa potvrdí zadanie hodín a prejde sa k zadávaniu dňa. Na displeji začne blikať 1 v ľavej časti displeja – deň v týždni v tvare: 1=Pondelok ... 7=Nedeľa. Stlačením  tlačidla STOP zvoľte deň a voľbu potvrďte stlačením  tlačidla ŠTART.
8. Po našej poslednej akcii na displeji začne bežať reálny čas. Nastavenie hodín reálneho času  bolo ukončené a SPH-01/M sú pripravené na prevádzku.


Ďalšia obsluha SPH-01/M
Po nastavení času a dňa sú SPH-01/M pripravené na prevádzku. Na displeji bežia hodiny reálneho času, čo sa prejavuje blikaním bodky v strede displeja. Teraz máme 3 možnosti:
Stlačením tlačidla STOP môžeme nastaviť dobu zopnutia relé od 10 do 90 minút s krokom 10 minút. Dá sa nastaviť aj hodnota 00, ktorá má špeciálny význam – manuálne ovládanie výstupu.
- Stlačením tlačidla ČAS môžeme zobraziť na displeji prevádzkové hodiny.
- Stlačením tlačidla ŠTART dáme povel na oneskorené zapnutie výstupu.


Nastavovanie doby zapnutia relé a oneskorené  zapnutie relé
Prvá možnosť z predošlého zoznamu. Stlačili sme  tlačidlo STOP. Na displeji sa zobrazí číslo 10, čo znamená doba zapnutia relé je nastavená na 10 minút. Postupným stláčaním alebo držaním tlačidla STOP je možné nastaviť dobu zapnutia relé od 10 do 90 minút s krokom 10 minút. Ak po nastavení 90 min stlačíme ešte raz tlačidlo STOP, nastavíme čas 00, ktorý má špeciálny význam. Znamená, že sme v manuálnom režime a doba zapnutia relé sa ovláda iba ručne. Po nastavení doby zapnutia relé stlačíme tlačidlo ŠTART a tým odštartujeme počítanie. Na displeji sa po stlačení tlačidla ŠTART objaví dvojbodka, čo znamená že relé ešte nie je zapnuté, ale do 1 minúty sa zapne. Obsluha má v rámci tejto 1 minúty čas opustiť pracovisko skôr, ako sa zapne relé. Ak chceme tento čas predĺžiť, stačí ak do jednej minúty znovu stlačíme tlačidlo ŠTART a znovu začne odpočítavanie 1 minúty.  Po uplynutí jednej minúty sa zapne relé a v tom okamihu sa začne druhé odpočítavanie času, tentoraz času zopnutia relé, ktorý sme nastavili na začiatku. Z nastavenej hodnoty sa odpočítava smerom dole a keď uplynie nastavený čas, relé sa vypne a dvojbodka z displeja zmizne. Počas odpočítavanie je možné relé ručne vypnúť stlačením tlačidla STOP a tým sa zastaví aj odpočítavanie a zmizne dvojbodka z displeja. Po skončení odpočítavania a vypnutí relé alebo po ručnom vypnutí relé sa na displeji zobrazí reálny čas, alebo prevádzkové hodiny podľa toho, čo bolo na displeji predtým. Počas odpočítavania je zobrazený na displeji zvyšný čas v minútach vo formáte dvoch cifier v pravej časti displeja.


Zobrazovanie prevádzkových hodín
Druhá možnosť z predošlého zoznamu. Stlačili sme teda tlačidlo ČAS. Na displeji sa zobrazí stav prevádzkových hodín. To znamená sumárny čas doby zopnutia relé od REŠTARTovania prístroja. Opätovným stlačením tlačidla ČAS sa na displeji znova objavia hodiny reálneho času s blikajúcou bodkou. Pri zobrazení prevádzkových hodín bodka nebliká. Ak sú na displeji zobrazené prevádzkové hodiny, je možné nastaviť dobu zapnutia relé a zapnúť relé podobne, ako v bode 1.


Manuálne zapnutie a vypnutie relé
Tretia možnosť z predošlého zoznamu. Stlačili sme teda tlačidlo ŠTART. Na displeji bežia  hodiny reálneho času a bliká bodka v strede displeja. Okrem toho sa na displeji  objaví dvojbodka, čo znamená že relé ešte nie je zapnuté, ale do 1 minúty sa zapne. Obsluha má v rámci tejto 1 minúty čas opustiť pracovisko skôr, ako sa zapne relé. Ak chceme tento čas predĺžiť, stačí ak do jednej minúty znovu stlačíme tlačidlo ŠTART a znovu začne odpočítavanie 1 minúty. Po uplynutí jednej minúty sa zapne relé, ale žiadne ďalšie odpočítavanie sa nezačne, lebo sme v takzvanom manuálnom režime 00. Po zapnutí relé je možné relé kedykoľvek ručne vypnúť stlačením tlačidla STOP čím zmizne dvojbodka z displeja. Po vypnutí relé  sa na displeji zobrazí reálny čas, alebo prevádzkové hodiny podľa toho, čo bolo na displeji predtým. V  manuálnom  režime je na displeji zobrazený čas 00 v tvare dvoch cifier, čo znamená iba to, že sme v manuálnom režime. Odpočítavanie v manuálnom režime neprebieha. Manuálny režim je možné nastaviť aj postupom uvedeným v bode 1. Ak sa doba zapnutia relé nastaví na 00.  V manuálnom režime sa relé zapína a vypína ručne. Zapnutie relé sa robí tlačidlom ŠTART a relé zapne až o 1 minútu a vypnutie relé sa dosiahne okamžite stlačením tlačidla STOP.


Technické parametre

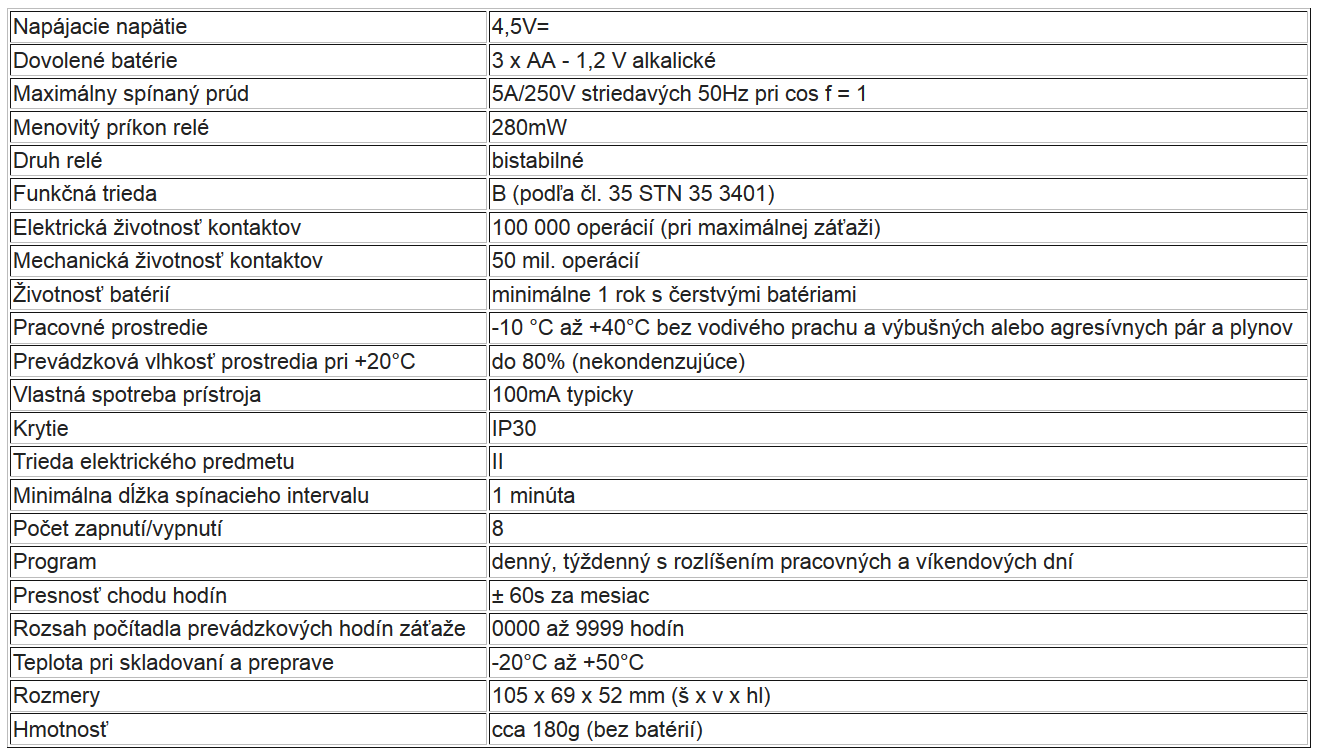

Viď obrázok pod textom.


Tento návod na použitie je duševným vlastníctvom firmy Nexa, s.r.o. Všetky práva vyhradené v zmysle autorského zákona. Publikovanie, kopírovanie a jeho ďalšie šírenie je možné len so súhlasom autora.
